1979 年に発表された B&W 801 は、ロンドンの EMI アビーロード・スタジオをはじめ世界中のスタジオでモニタースピーカーとして使用されてきました。 1987 年に Matrix801 となり、途中 sries2、sries3 とマイナーチェンジして Nautilus801 が登場する 1998 年までの約 20 年間デザインを大きく変更されることなく生産されました。 Nautilusシリーズが発表された時、デザインや仕上げの素晴らしさに驚きましたが、価格帯や音色も Matrix シリーズとは若干異なっていたため現在でも Matrix シリーズを愛用している人は多いのではないでしょうか?
Nautilusシリーズのデザイン上の1つの特長として Nautilus Head と呼ばれる「ちょんまげ」のようなツイーターがあります。とても立派な作りで Matrix シリーズのただのプラスチックケースとは雲泥の差を感じます。
スコーカーの箱の上にちょんと乗っているツイーターですが、実際にこのケースを叩いてみると中身が空っぽで安っぽい硬質プラスチックの音がします。 少なからず音質に悪影響を与えていそうな感じです。
ウーファーやスコーカーの箱がとてもしっかりとした作りになっていることもあり、ちょっと残念です。そこで、今回このツイーターの箱を何とかしてみようと思い立ちました。
なお、試しにやってみようと思われる方は、くれぐれも自己責任においてお願いします。
ツイーターはスコーカーの箱の内側からボルトとナットで固定されています。そのためツイーターを取り外すには、まずスコーカーを取り外す必要があります。

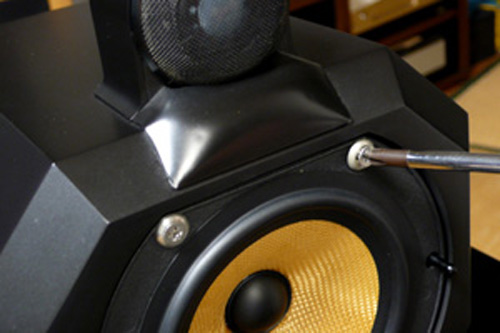

1.スコーカーを固定している4本のビスを緩めます。
オリジナルはゴムブッシュを介して黒いビスで固定されていたと思いますが、私のはブッシュを取り外してステンレスのビスで直付けにされています。 このスピーカーの各ユニットのネジには規定の締め付けトルクがあるようですので、気になる方は外さない方が良いでしょう。 私のは既にゴムブッシュも外してあり、締め付けトルクなど全然気にならないので一気に外していきます。
2.ビスを4本とも外すとユニット自体は簡単に外れます。

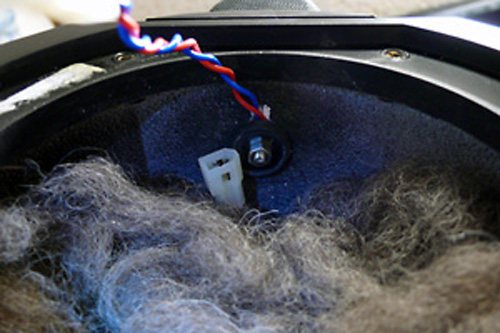

自重で前にボロッと外れてきますので落とさないように注意します。 スコーカーを取り外すと上部にボルトとナットが見えますが、このナットを緩めるとツイーターが外れます。

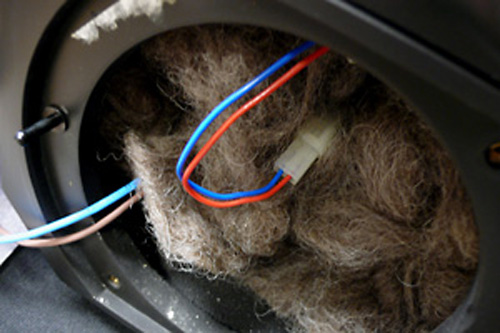

3.ツイーターのコードを引っ張ると奥からコネクタが出てきますので、ここでツイーターのコードを切り離すことができます。 ちょっと硬いですが何度かこじれば外せると思います。 国産スピーカーはコネクタなどは殆ど使用していないと思いますが、このスピーカーはプロ用に使用されることを前提に交換しやすくなっているのでしょうか?

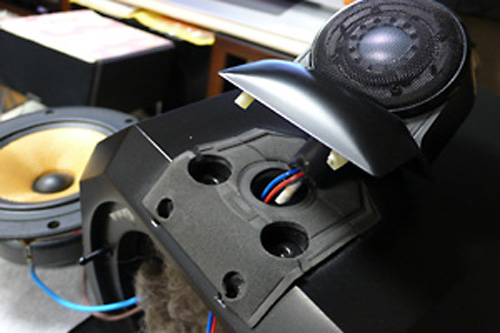

4.ナットを完全に外してツイーターの箱を軽く持ち上げるようにすれば簡単に外れます。

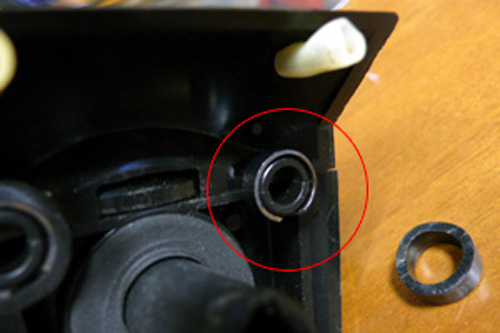

1.外したツイーターの裏側を見ると前部のリフレクタパネルが O リングで固定されていますので、カバーの輪ゴムを取って O リングを外します。 傷を付けないように注意しながらマイナスドライバーなどを隙間に入れてテコの原理で外します。 組み立ての際、この O リングの取り付けが一番厄介な作業になるかと思います。硬くてなかなか取り付けできないため、私はペンチで少し広げて緩くしてからはめ込みました。

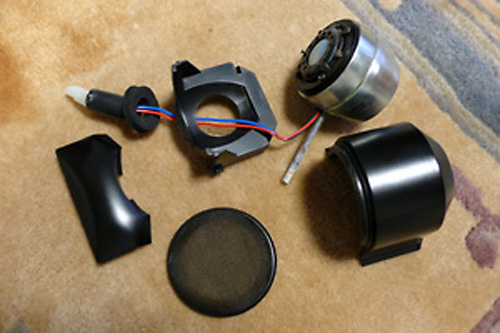

2.次に、ツイーターの保護ネットを外すと写真のようにバラバラになります。

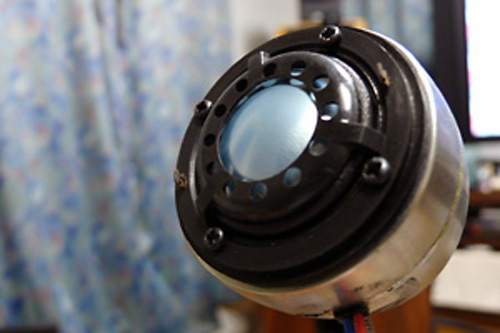

3.これが Marix801/802 のツイーターです。
結構ずっしりと重いです。
ツイーターの箱は振動対策などは何もされておらず、ただのプラスチックカバーです。 音の響きを考慮したものでも Nautilus シリーズのように音の整流効果などを狙ったものでもなさそうですので制振しても特に問題は起きないと思います。 箱の上からブチルゴムテープなどを貼っても良いのですが、美観を考慮して今回は内側に処理することにしました。
1.自動車のドア用のデットニング材が余っていたので、これを制振材として使用してみようと思います。 材質はブチルゴムにアルミ箔が貼ってあるようなもので、制振効果は高そうです。

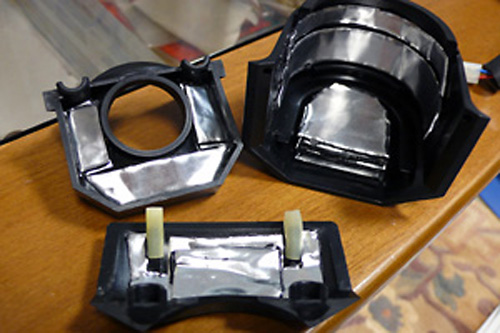

2.制振材をはさみで切ってケースの裏側に貼っていきます。 とにかく貼れるだけ貼ってみました。 貼る前に比べるとずっしりとして質感も別物のようです。 ツイーターが収まらなくなってはいけないので時々仮組みをしながら作業します。
分解したのと反対の手順で箱を組み立てていきます。

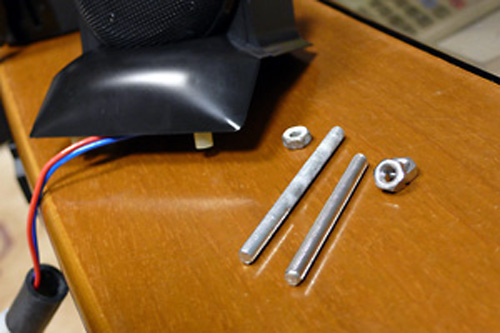

1.ツイーター固定用の純正ボルトは鉄製で粗雑なものなので、右側のステンレス製のボルトとナットを使用します。 純正は直径 4mm で 長さ 50mm の鉄製ボルトが使用されていますが、長すぎる感じなので少し短く切って 40mm 程度にしました。

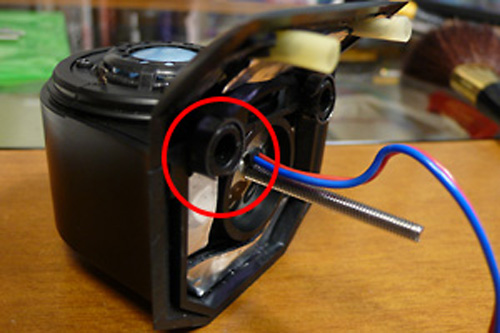

2.ボルトをねじ込み、リフレクタを O リングで固定したところ。
O リングは硬くてなかなかはまりません。結局ペンチで少し広げて緩くしてから嵌め込みました。 ツイーターの保護ネットを付け忘れています。(=^_^;=)・・・後からではネットが付けられないので、この後もう一度分解して保護ネットをつけました。
3.さらに O リングへ輪ゴムを被せたところ。

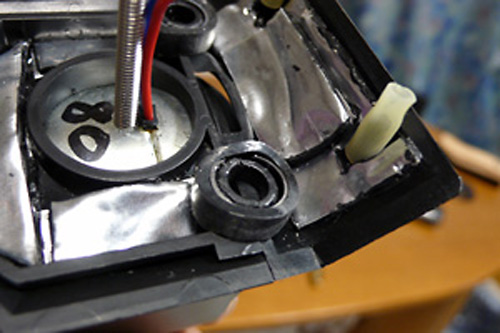

ツイーターの 80 と言うマーキングは何の意味があるのでしょうか?ちなみに左右共 80 とマジックで書いてあります。

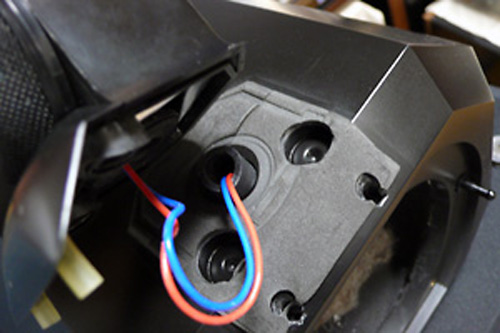

1.ゴムチューブの中にコードを通してスコーカーの箱の中へ引き込みます。
2.ステンレスナットでしっかりと固定しました。
ボルトの長さもちょうど良い感じです。 気休めかもしれませんが、ついでにツイーターのコードをねじってみました。 コードをコネクタに差し込んでスコーカーを取り付けます。

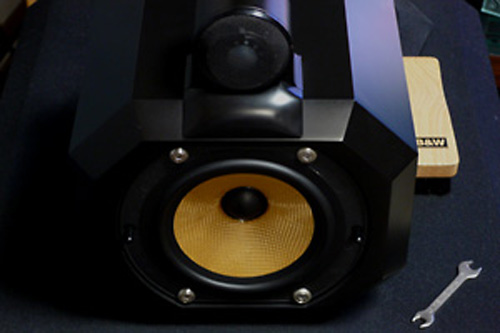

3.スコーカーを取り付けたところ。
これで元通りになりました。ツイーターの箱を叩いてみるとコツコツと鈍い音がして安っぽい響きがなくなっているのがわかります。

完成後、音出しして見ました。明らかに高音の付帯音が減ってクリアな音になっているのがわかります。対策前に比べてボリュームを上げて聞けるようになりました。気のせいか低音の解像度も上がったように聞こえます。 ちょっとお勧めの改造ですが、実践される場合、ユニットやパーツの破損、紛失など、色々なトラブルも考えられますので、くれぐれも慎重かつ自己責任において作業するようにしてください。
